電纜故障測試儀波形怎么看

發布時間:2024-07-02 10:08:35瀏覽次數:1085

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

電纜故障測試儀波形是反映電纜故障類型和位置的重要依據。不同類型的故障,其波形也不同。因此,通過分析電纜故障測試儀波形,可以判斷故障的類型和大致位置。

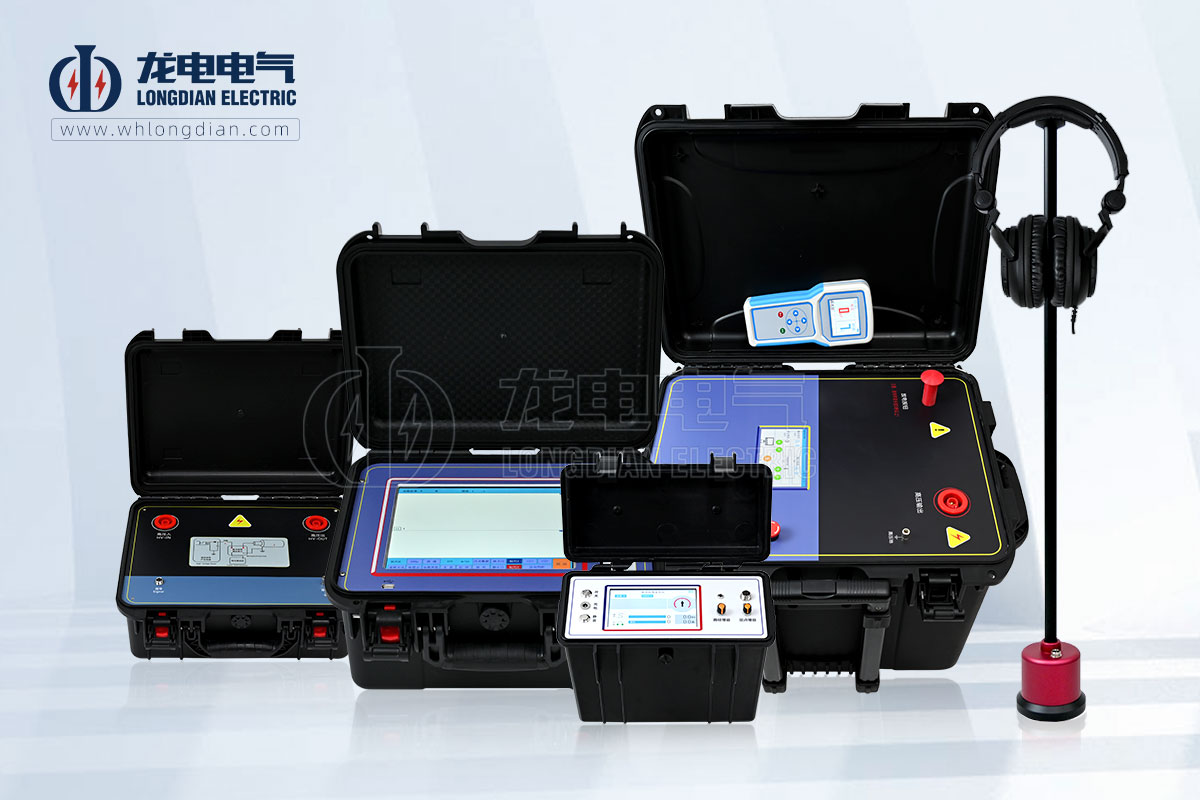

LD-2004電纜故障測試儀

常見電纜故障波形

斷線故障: 斷線故障的反射波波形為尖峰狀,上升時間短、下降時間長。如下圖所示:

接地故障: 接地故障的反射波波形為圓滑狀,上升時間和下降時間都較長。如下圖所示:

高阻燒傷故障: 高阻燒傷故障的反射波波形介于斷線故障和接地故障之間,上升時間和下降時間都比較短。如下圖所示:

波形分析方法

根據故障點的不同類型,電纜故障測試儀波形分析方法也不同。

斷線故障: 斷線故障的反射波波形為尖峰狀,因此可以通過測量反射波峰值的時間來確定故障點的位置。具體方法為:

故障點距離 = 波峰值時間 * 傳播速度 / 2

其中:

故障點距離:故障點距測試端點的距離

波峰值時間:反射波峰值出現的時間

傳播速度:電纜中電磁波的傳播速度

接地故障: 接地故障的反射波波形為圓滑狀,因此可以通過測量反射波的上升時間或下降時間來確定故障點的位置。具體方法為:

故障點距離 = 上升時間 / 傳播速度 * 2 * 駐波系數

故障點距離 = 下降時間 / 傳播速度 * 2 * 駐波系數

其中:

上升時間:反射波從零值上升到峰值所需要的時間

下降時間:反射波從峰值下降到零值所需要的時間

駐波系數:電纜阻抗特性參數

高阻燒傷故障: 高阻燒傷故障的反射波波形介于斷線故障和接地故障之間,因此可以通過綜合分析反射波的波形特征來確定故障點的位置。

注意事項

在分析電纜故障測試儀波形時,應注意以下事項:

應確保測試儀的接地良好。

應根據電纜的類型和長度選擇合適的傳播速度。

應注意區分反射波和其他干擾信號。

電纜故障測試儀波形分析是電纜故障測試中重要的技術手段。通過對波形的分析,可以快速判斷故障的類型和大致位置,為進一步精確定位故障點提供依據。
